5. Nesting & Berechnung 5. Nesting & Calculation

Vorbereitete Jobs in Scheiben und Haltern platzieren, positionieren, mit Haltestegen sichern, Fräsbahnen berechnen und bei Bedarf erneut posten. Place prepared jobs in discs and holders, position them, secure with holding pins, calculate milling paths, and re-post if needed.

Nachdem ein Job in der Arbeitsvorbereitung vollständig konfiguriert und eine geeignete Scheibe oder ein Halter angelegt wurde, erfolgt das Nesting: Der Job wird in der Scheibe oder dem Halter platziert, positioniert und mit Haltestegen gegen Herausfallen gesichert. Optional können Sinterdrops oder Sinterrahmen hinzugefügt, nahe beieinander liegende Jobs in einen gemeinsamen Fräsbereich zusammengefasst und mit Job-to-Job-Haltestegen verbunden werden. After a job has been fully configured in work preparation and a suitable disc or holder has been created, nesting takes place: The job is placed in the disc or holder, positioned, and secured with holding pins to prevent it from falling out. Optionally, sinter drops or sinter frames can be added, closely placed jobs can be combined into a shared milling area, and job-to-job holding pins can be set.

DS CAM bietet mehrere Wege, Jobs zu platzieren: manuell aus der Job-Übersicht, direkt aus der Arbeitsvorbereitung (Direct Nesting) oder über den Disc-/Holder-Browser. Mit dem kostenpflichtigen Add-on Autonesting Advanced können Jobs auch automatisch platziert werden (siehe Abschnitt 5.11). Darüber hinaus ermöglichen Arbeitsfluss-Optimierungen wie automatische Haltestege und automatischer Berechnungsstart einen stark beschleunigten Workflow (siehe Abschnitt 5.10). DS CAM offers several ways to place jobs: manually from the job overview, directly from work preparation (Direct Nesting), or via the Disc/Holder browser. With the paid add-on Autonesting Advanced, jobs can also be placed automatically (see Section 5.11). Additionally, workflow optimizations like automatic holding pins and automatic calculation start enable a significantly accelerated workflow (see Section 5.10).

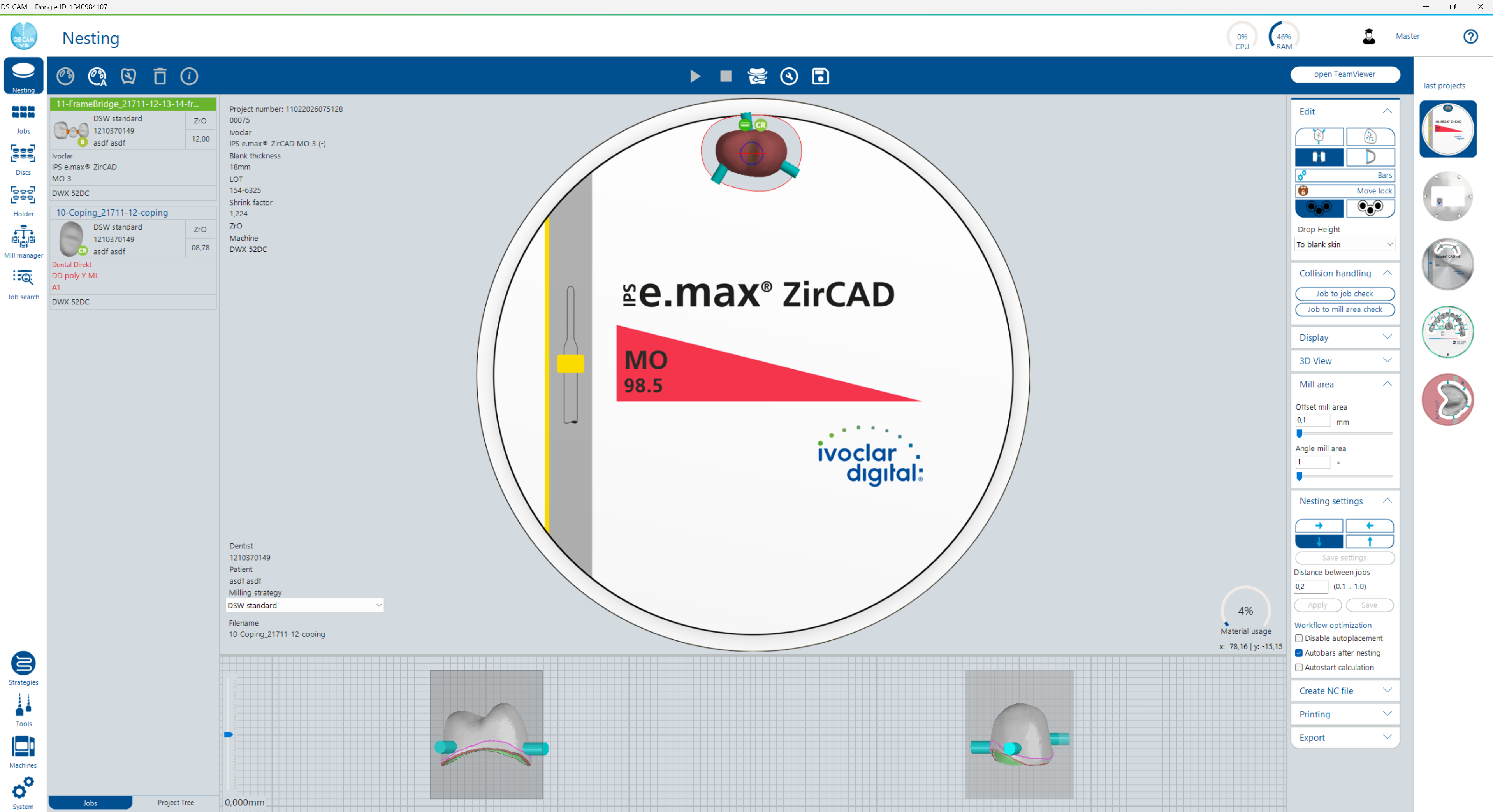

5.1 Überblick – Nesting-Dialog 5.1 Overview – Nesting Dialog

Der Nesting-Dialog ist der zentrale Arbeitsbereich zum Platzieren und Konfigurieren von Jobs in Scheiben und Haltern. Er wird geöffnet, sobald Sie eine Scheibe oder einen Halter zum Bearbeiten auswählen. The nesting dialog is the central workspace for placing and configuring jobs in discs and holders. It opens when you select a disc or holder for editing.

5.2 Jobs in Scheiben platzieren 5.2 Place Jobs in Discs

Es gibt mehrere Wege, einen vorbereiteten Job in einer Scheibe zu platzieren. Alle Wege führen in den Nesting-Dialog. There are several ways to place a prepared job in a disc. All paths lead to the nesting dialog.

Weg 1: Aus der Job-Übersicht Path 1: From the Job Overview

1. Job auswählenSelect Job

   Öffnen Sie den Jobs-Dialog über die linke Navigationsleiste. Markieren Sie den gewünschten, vorbereiteten Job.Open the Jobs dialog via the left navigation bar. Select the desired, prepared job.

2. Nest-Button klickenClick Nest Button

   Klicken Sie auf Nest in der Werkzeugleiste. DS CAM wechselt in den Disc-/Holder-Browser und zeigt alle für den Job geeigneten Scheiben und Halter an.Click Nest in the toolbar. DS CAM switches to the Disc/Holder browser and displays all discs and holders suitable for the job.

3. Scheibe auswählenSelect Disc

   Doppelklicken Sie auf die gewünschte Scheibe. Die Scheibe wird im Nesting-Dialog geöffnet und der Job automatisch platziert.Double-click the desired disc. The disc opens in the nesting dialog and the job is placed automatically.

Weg 2: Aus der Arbeitsvorbereitung (Direct Nesting) Path 2: From Work Preparation (Direct Nesting)

1. Klicken Sie am Ende der Arbeitsvorbereitung auf Nesting (einer der drei Abschluss-Buttons). DS CAM wechselt in den Disc-/Holder-Browser.At the end of work preparation, click Nesting (one of the three completion buttons). DS CAM switches to the Disc/Holder browser.

2. Doppelklicken Sie auf die gewünschte Scheibe – der Nesting-Dialog wird geöffnet und der Job automatisch platziert.Double-click the desired disc – the nesting dialog opens and the job is placed automatically.

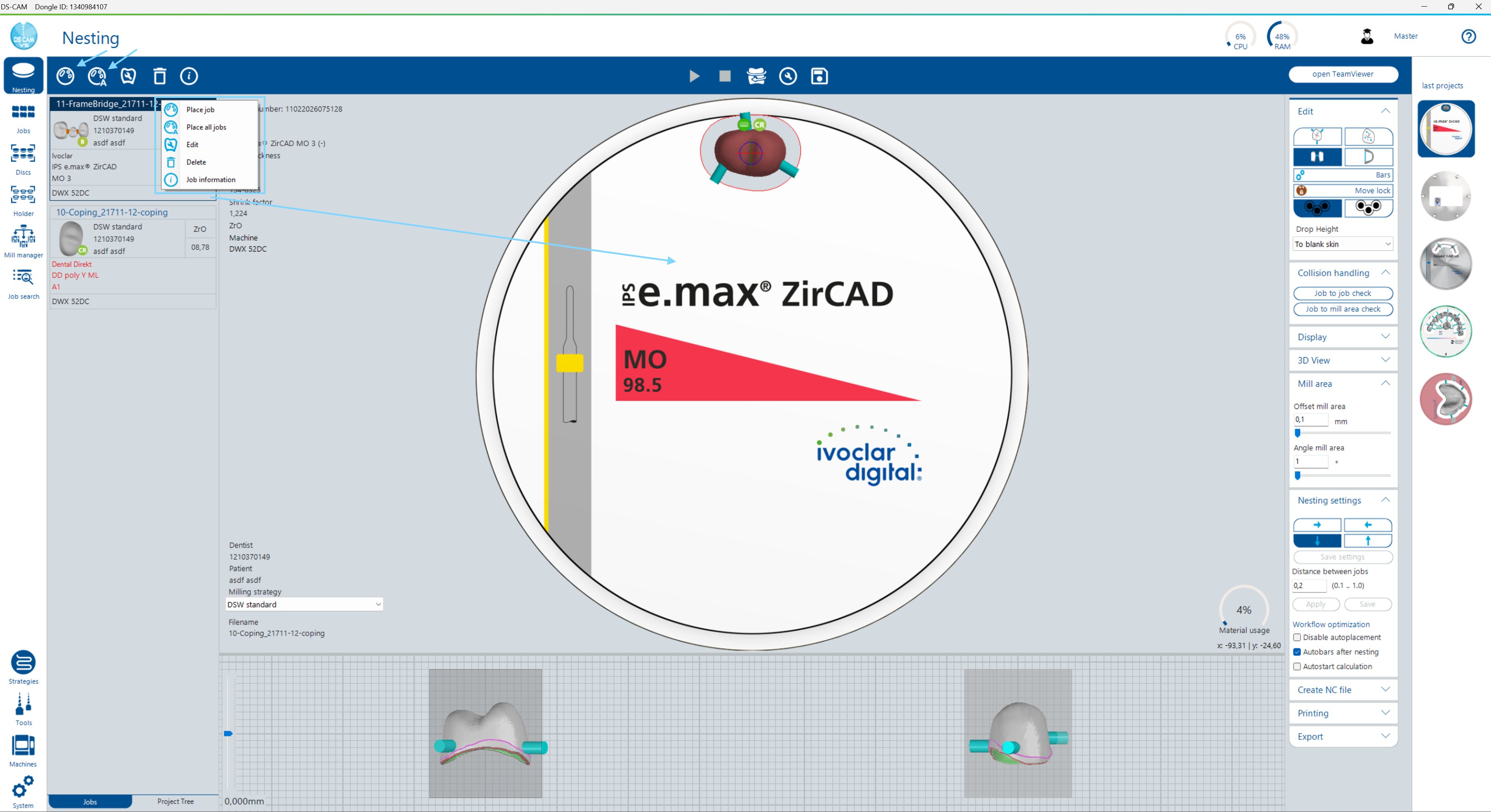

Weg 3: Über den Disc-Browser (Drag & Drop) Path 3: Via Disc Browser (Drag & Drop)

1. Öffnen Sie den Discs-Dialog und doppelklicken Sie auf die gewünschte Scheibe. Die Scheibe wird im Nesting-Dialog geöffnet.Open the Discs dialog and double-click the desired disc. The disc opens in the nesting dialog.

2. Im Tab Jobs (links unten) werden alle geeigneten, freigegebenen Jobs angezeigt. Ziehen Sie den gewünschten Job per Drag & Drop auf die Scheibe – oder doppelklicken Sie für automatische Platzierung.The Jobs tab (bottom left) displays all suitable, released jobs. Drag and drop the desired job onto the disc – or double-click for automatic placement.

5.3 Jobs in Haltern platzieren 5.3 Place Jobs in Holders

Das Nesting in Haltern unterscheidet sich: Der Job ist bereits einem Block oder Preform zugeordnet (in der Arbeitsvorbereitung), und der Block wird als Ganzes im Halter platziert. Nesting in holders differs: The job is already assigned to a block or preform (in work preparation), and the block is placed as a whole in the holder.

1. Markieren Sie in der Job-Übersicht den Job, der einem Block oder Preform zugewiesen ist, und klicken Sie auf Nest.In the job overview, select the job assigned to a block or preform and click Nest.

2. Im Holder-Browser doppelklicken Sie auf den gewünschten Halter. Der Block wird automatisch eingefügt.In the Holder browser, double-click the desired holder. The block is inserted automatically.

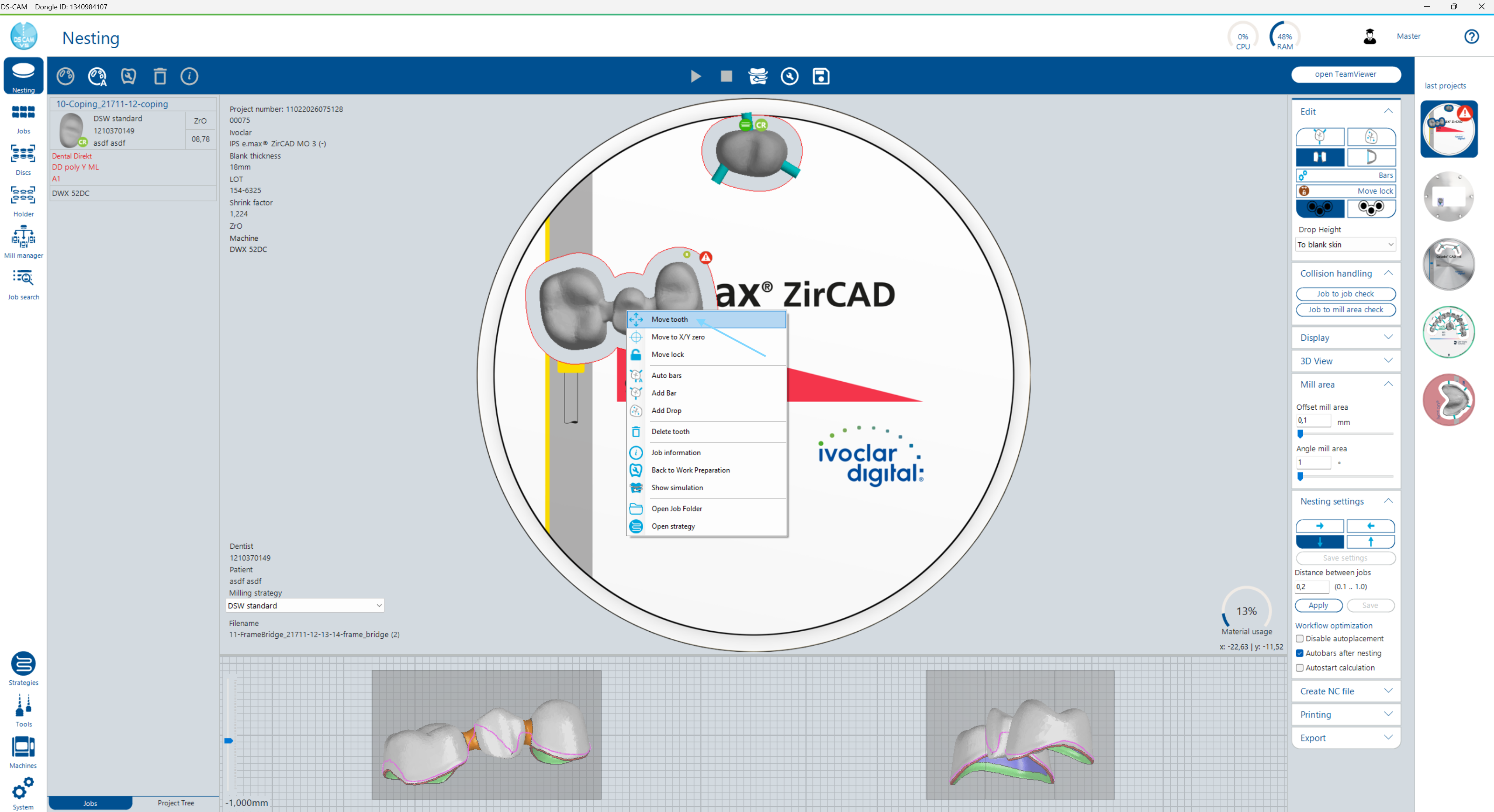

3. Position anpassen (optional): Rechtsklick → Move tooth, Block verschieben, per Klick bestätigen.Adjust position (optional): Right-click → Move tooth, move block, confirm with click.

5.4 Jobs positionieren und drehen 5.4 Position and Rotate Jobs

Nach dem Platzieren können Sie den Job in der Scheibe positionieren. Platzieren Sie Jobs möglichst dicht aneinander, um die Scheibe wirtschaftlich zu nutzen. After placement, you can position the job within the disc. Place jobs as close together as possible to use the disc economically.

Multi-Color Z-Position Multi-Color Z Position

Für Multi-Color-Scheiben kann die Standard-Z-Position unter Benutzereinstellungen > Nesting > Multilayer nesting settings vorkonfiguriert werden: For multi-color discs, the default Z position can be preconfigured under User Settings > Nesting > Multilayer nesting settings:

Fräsrandkontrolle und Kollisionskontrolle Milling Edge Control and Collision Control

Die Fräsrandkontrolle verhindert, dass Jobs über den fräsbaren Bereich hinaus positioniert werden. Die Job-zu-Job-Kollisionskontrolle verhindert, dass Jobs so platziert werden, dass die Fräsbahnen eines Jobs ein benachbartes Objekt verletzen würden. Milling edge control prevents jobs from being positioned beyond the millable area. Job-to-job collision control prevents jobs from being placed in a way that the milling paths of one job would damage an adjacent object.

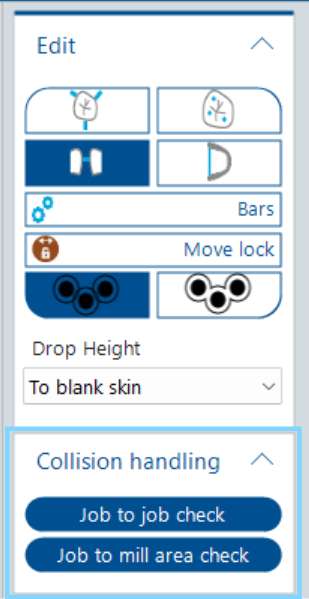

Beide Kontrollen können in der rechten Seitenleiste unter Kollisionshandling temporär ein- und ausgeschaltet werden: Both controls can be temporarily enabled/disabled in the right sidebar under Collision Handling:

5.5 Haltestege 5.5 Holding Pins

Haltestege sichern das Fräsobjekt in der Scheibe gegen Herausfallen während des Fräsvorgangs. Ohne ausreichende Haltestege kann das Objekt herausfallen und Maschine sowie Spindel beschädigen. Holding pins secure the milling object in the disc to prevent it from falling out during the milling process. Without sufficient holding pins, the object may fall out and damage the machine and spindle.

Empfehlungen Recommendations

Haltestege manuell setzen Manually Set Holding Pins

1. Job auswählen, dann Rechtsklick → Add Bar.Select job, then right-click → Add Bar.

2. Haltesteg am Rand des Fräsobjekts positionieren (roter Vorschau-Steg) und per Klick bestätigen. Wiederholen für weitere Stege.Position a holding pin at the edge of the milling object (red preview holding pin) and confirm with a click. Repeat for additional holding pins.

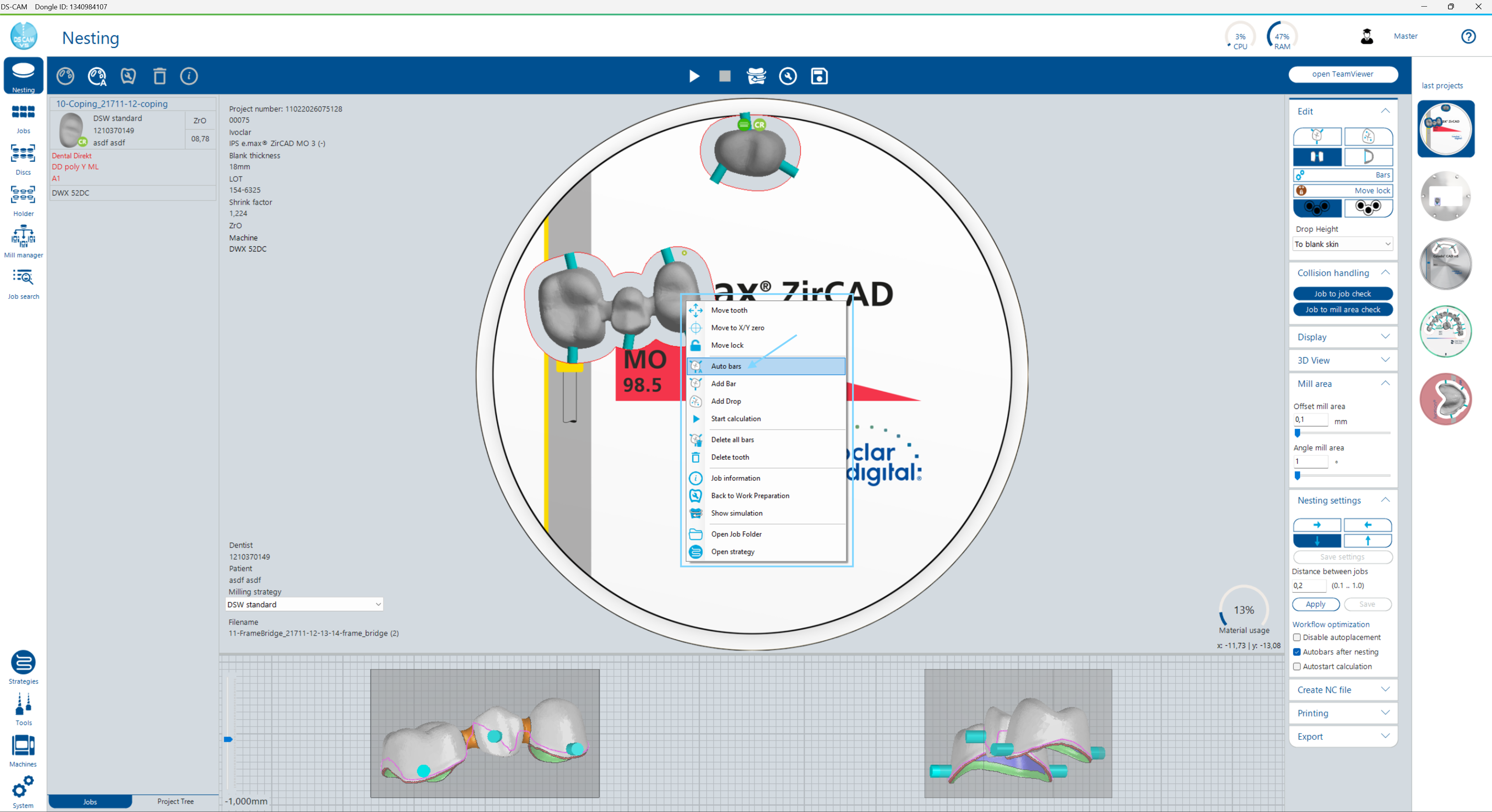

Autobars – Automatische Haltestege Autobars – Automatic Holding Pins

DS CAM bietet automatische Steggenerierung für die meisten Job-Typen. Das System analysiert die Job-Geometrie und platziert automatisch optimale Haltestege. DS CAM provides automatic holding pin generation for most job types. The system analyzes the job geometry and automatically places optimal holding pins.

Mindestanzahl Haltestege (Berechnungsfreigabe) Minimum Number of Holding Pins (Calculation Release)

Unter Benutzereinstellungen > Nesting kann festgelegt werden, wie viele Haltestege mindestens gesetzt sein müssen, damit die Fräsbahnberechnung gestartet werden darf: Under User Settings > Nesting, you can define how many holding pins must be set at minimum before the tool path calculation is allowed to start:

Haltesteg-Parameter konfigurieren Configure Holding Pin Parameters

Im Bereich Bearbeiten > Bars der rechten Seitenleiste können Sie Parameter wie Breite, Höhe und Winkel einzelner Haltestege anpassen. Mit Assign weisen Sie die Einstellung einem einzelnen Steg zu, mit Assign to all allen Stegen. In the Edit > Bars section of the right sidebar, you can adjust parameters such as width, height, and angle of individual holding pins. Use Assign to apply the setting to a single holding pin, or Assign to all for all holding pins.

Haltestege löschen Delete Holding Pins

5.6 Sinterdrops und Sinterrahmen 5.6 Sinter Drops and Sinter Frames

Bei sinterfähigen Materialien (z.B. Zirkonoxid) stützen Sinterdrops oder Sinterrahmen das Objekt während des Sinterns. Je nach Größe und Geometrie des Objekts wird eine der beiden Stützarten gewählt. For sinterable materials (e.g., zirconia), sinter drops or sinter frames support the object during sintering. Depending on the size and geometry of the object, one of the two support types is chosen.

Sinterdrops einfügen Insert Sinter Drops

1. In der rechten Seitenleiste unter Drop Oberfläche bei die gewünschte Einstellung wählen (z.B. Oberfläche Ronde).In the right sidebar under Drop Surface at, select the desired setting (e.g., Disc Surface).

2. Job auswählen, Sinterdrop-Werkzeug aktivieren – oder Rechtsklick → Sinterdrops hinzufügen.Select job, activate sinter drop tool – or right-click → add sinter drops.

3. Sinterdrops per Klick an den gewünschten Stellen am Fräsobjekt positionieren.Position sinter drops by clicking at the desired locations on the milling object.

Sinterrahmen Sinter Frames

Ein Sinterrahmen ist eine Rahmenstruktur mit Mittelstrebe für größere Objekte mit starker Krümmung. Er wird über das Sinterrahmen-Werkzeug in der rechten Seitenleiste erstellt und als eigenständiges Objekt behandelt (Löschen per Rechtsklick → Delete object). A sinter frame is a frame structure with center strut for larger objects with strong curvature. It is created via the sinter frame tool in the right sidebar and treated as an independent object (delete via right-click → Delete object).

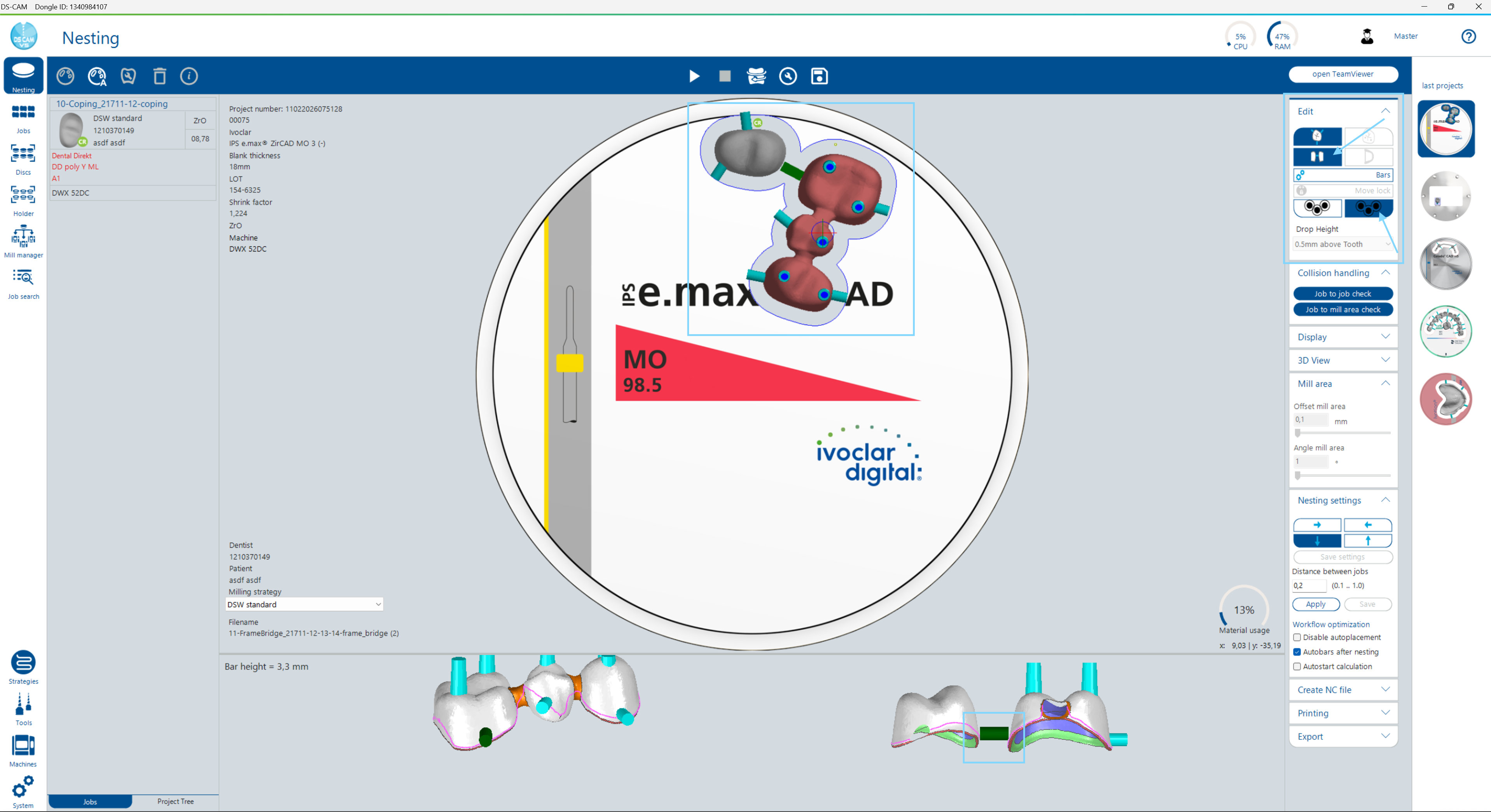

5.7 Gemeinsamer Fräsbereich und Job-to-Job-Haltestege 5.7 Shared Milling Area and Job-to-Job Holding Pins

Wenn Jobs nahe genug beieinander in der Scheibe platziert sind, können sie in einen gemeinsamen Fräsbereich zusammengefasst werden. Dabei können die Jobs auch unterschiedliche Frässtrategien verwenden. Zusätzlich können Job-to-Job-Haltestege zwischen den Objekten gesetzt werden, um sie miteinander zu verbinden. When jobs are placed close enough to each other in the disc, they can be combined into a shared milling area. The jobs can use different milling strategies. Additionally, job-to-job holding pins can be set between the objects to connect them.

Voraussetzungen Prerequisites

1. Die betreffenden Jobs nah genug aneinander in der Scheibe nesten, sodass sich die Fräsbereiche überlappen.Nest the relevant jobs close enough to each other in the disc so that their milling areas overlap.

2. Die Funktion zum Zusammenfassen in einen gemeinsamen Fräsbereich aktivieren.Activate the function to combine into a shared milling area.

3. Optional: Job-to-Job-Haltestege zwischen den verbundenen Objekten setzen.Optional: Set job-to-job holding pins between the connected objects.

5.8 Weitere Funktionen im Nesting-Dialog 5.8 Additional Functions in the Nesting Dialog

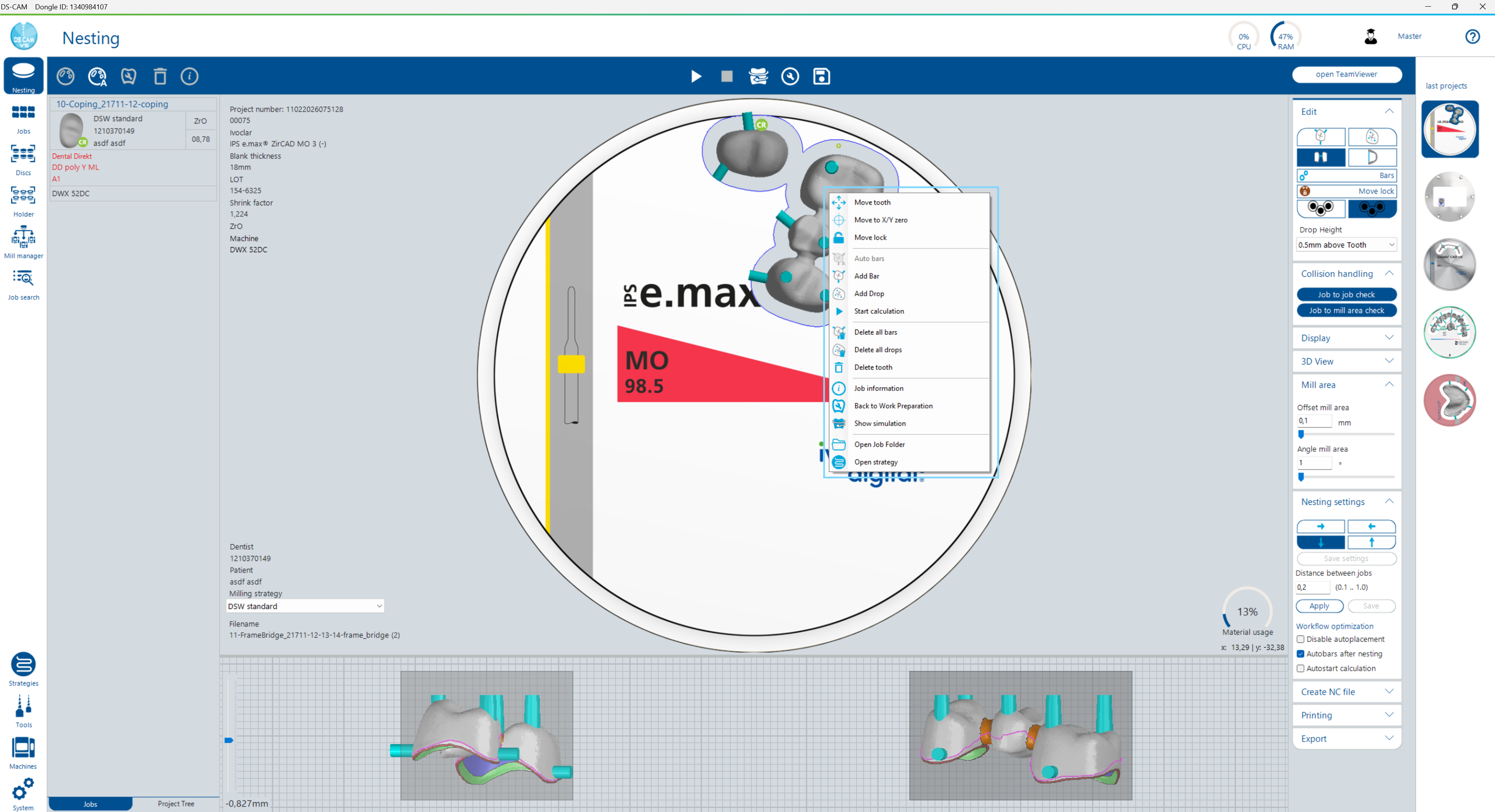

Das Kontextmenü (Rechtsklick auf einen genesteten Job) bietet Schnellzugriff auf alle wichtigen Aktionen: The context menu (right-click on a nested job) provides quick access to all important actions:

Job kopieren Copy a Job

1. Job in der Scheibe auswählen.Select the job in the disc.

2. Strg+C drücken, dann direkt anschließend Strg+V – die Kopie hängt an der Maus und kann platziert werden.Press Ctrl+C, then immediately Ctrl+V – the copy follows the mouse and can be placed.

Job als Ausschuss markieren Mark Job as Reject

Wenn ein bereits übermittelter Job fehlerhaft ist: Rechtsklick → Reject. Das Objekt wird als Ausschuss markiert und es wird automatisch eine Kopie des Jobs erstellt, die neu genestet werden kann. If an already submitted job is defective: Right-click → Reject. The object is marked as reject and a copy of the job is automatically created that can be re-nested.

5.9 Nesting-Einstellungen und Fräsbereich 5.9 Nesting Settings and Milling Area

In der rechten Seitenleiste finden Sie unter Nesting Einstellung und Fräsbereich verschiedene Konfigurationsoptionen. In the right sidebar under Nesting Settings and Milling Area, you will find various configuration options.

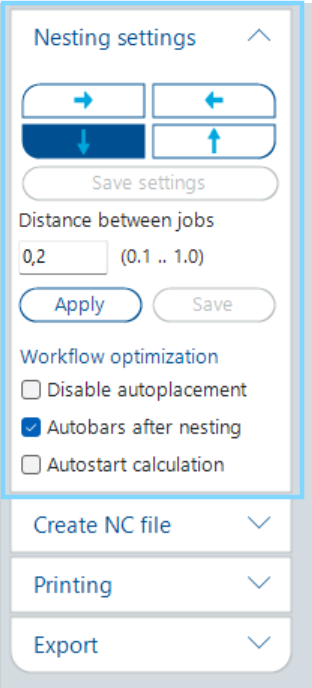

Nesting Einstellung Nesting Settings

Fräsbereich Milling Area

Der Fräsbereich des gewählten Jobs oder der Jobgruppe kann im aufklappbaren Bereich Fräsbereich angepasst werden: The milling area of the selected job or job group can be adjusted in the collapsible Milling Area section:

5.10 Arbeitsfluss-Optimierung 5.10 Workflow Optimization

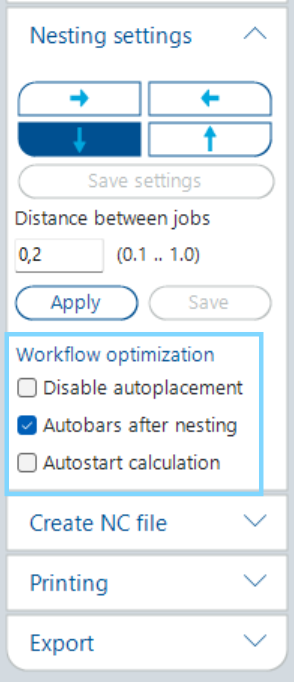

Unter Arbeitsfluss Optimierung in der rechten Seitenleiste können Sie den Nesting-Prozess automatisieren: Under Workflow Optimization in the right sidebar, you can automate the nesting process:

5.11 Autonesting Advanced 5.11 Autonesting Advanced

Autonesting Advanced ist ein kostenpflichtiges Add-on, das Jobs automatisch über alle verfügbaren kompatiblen Scheiben platziert und die Materialnutzung optimiert. Autonesting Advanced is a paid add-on that automatically places jobs across all available compatible discs and optimizes material usage.

Konfiguration Configuration

Nesting-Modus (Arbeitsvorbereitung / Job-Browser) Nesting Mode (Work Preparation / Job Browser)

Autonesting verwenden Using Autonesting

1. Mehrere Jobs mit abgeschlossener Arbeitsvorbereitung vorbereiten.Prepare multiple jobs with completed work preparation.

2. Die Jobs auswählen, die automatisch genestet werden sollen.Select the jobs to be automatically nested.

3. Autonest in der Job-Übersicht klicken.Click Autonest in the job overview.

4. Das System platziert Jobs in optimalen Positionen über alle verfügbaren, freigegebenen Scheiben.The system places jobs in optimal positions across all available, released discs.

In der Job-Übersicht zeigt das Autonesting-Icon (A) den Status: blau = freigegeben, grau = ausgeschlossen. In the job overview, the Autonesting icon (A) indicates the status: blue = released, gray = excluded.

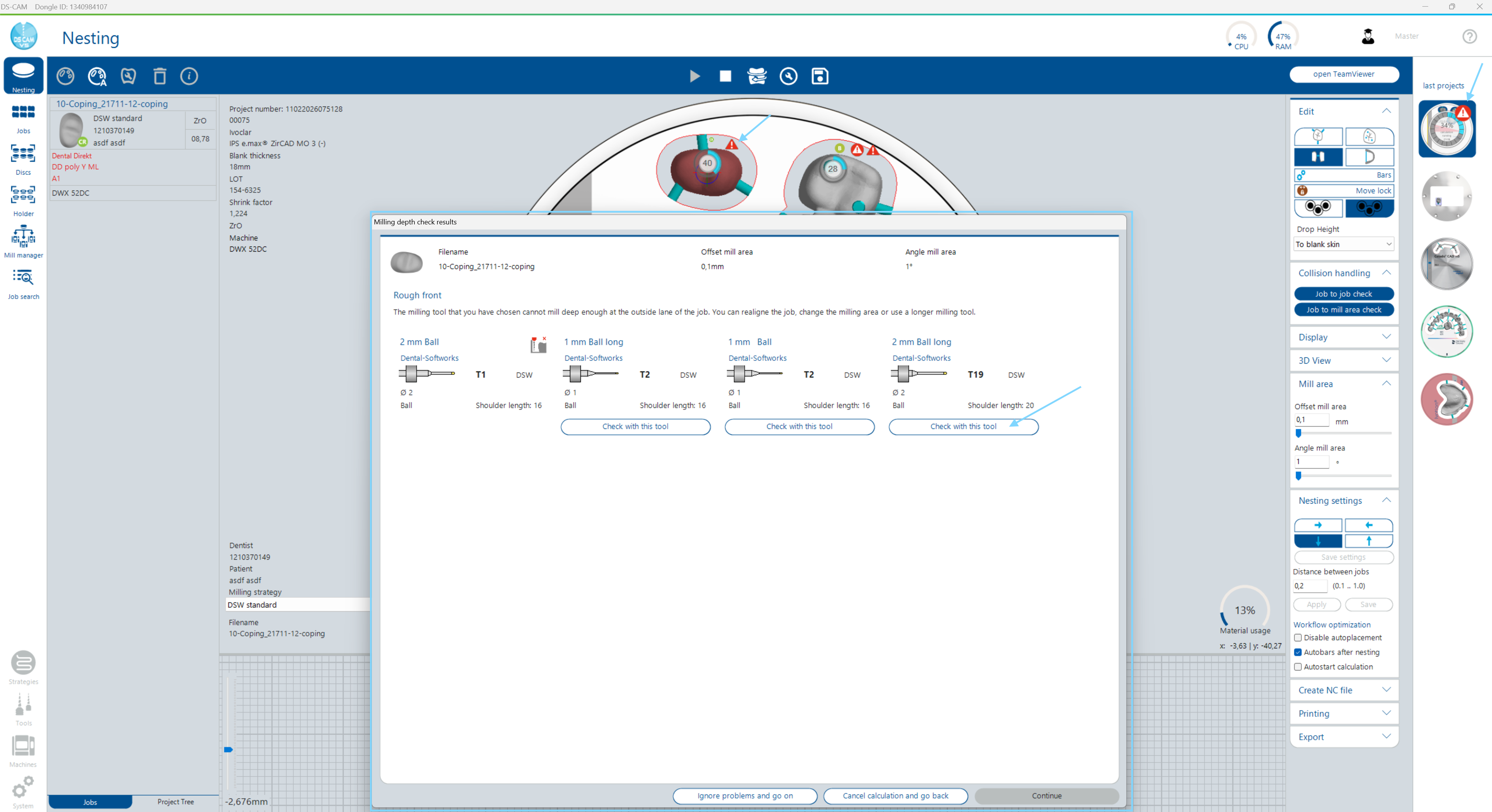

5.12 Kollisionsprüfung (PreCollision Check) 5.12 Collision Check (PreCollision Check)

DS CAM erkennt mögliche Kollisionen vor der Hauptberechnung. Wenn ein Job mit den vorgesehenen Werkzeugen nicht sicher bearbeitet werden kann, erscheint ein rotes Warndreieck am Job. DS CAM detects potential collisions before the main calculation. If a job cannot be safely machined with the intended tools, a red warning triangle appears on the job.

Collision Handling Dialog Collision Handling Dialog

Durch Klick auf das Warndreieck öffnet sich der Collision Handling Dialog. Dieser zeigt den betroffenen Job (Dateiname, Versatz-Fräsbereich, Winkel-Fräsbereich) und bietet folgende Optionen: Clicking the warning triangle opens the Collision Handling Dialog. It shows the affected job (filename, offset milling area, angle milling area) and offers the following options:

5.13 Fräsbahnberechnung 5.13 Milling Path Calculation

Die Fräsbahnberechnung erzeugt aus der gewählten Bearbeitungsstrategie, den Werkzeugdaten und der Job-Geometrie die konkreten Werkzeugbahnen. Die Berechnung wird typischerweise aus dem Nesting-Dialog gestartet, nachdem alle Jobs platziert und mit Haltestegen versehen sind. The milling path calculation generates the actual tool paths from the selected machining strategy, tool data and job geometry. The calculation is typically started from the nesting dialog after all jobs have been placed and secured with holding pins.

Berechnung starten und überwachen Starting and monitoring the calculation

1. Berechnung starten Start calculation

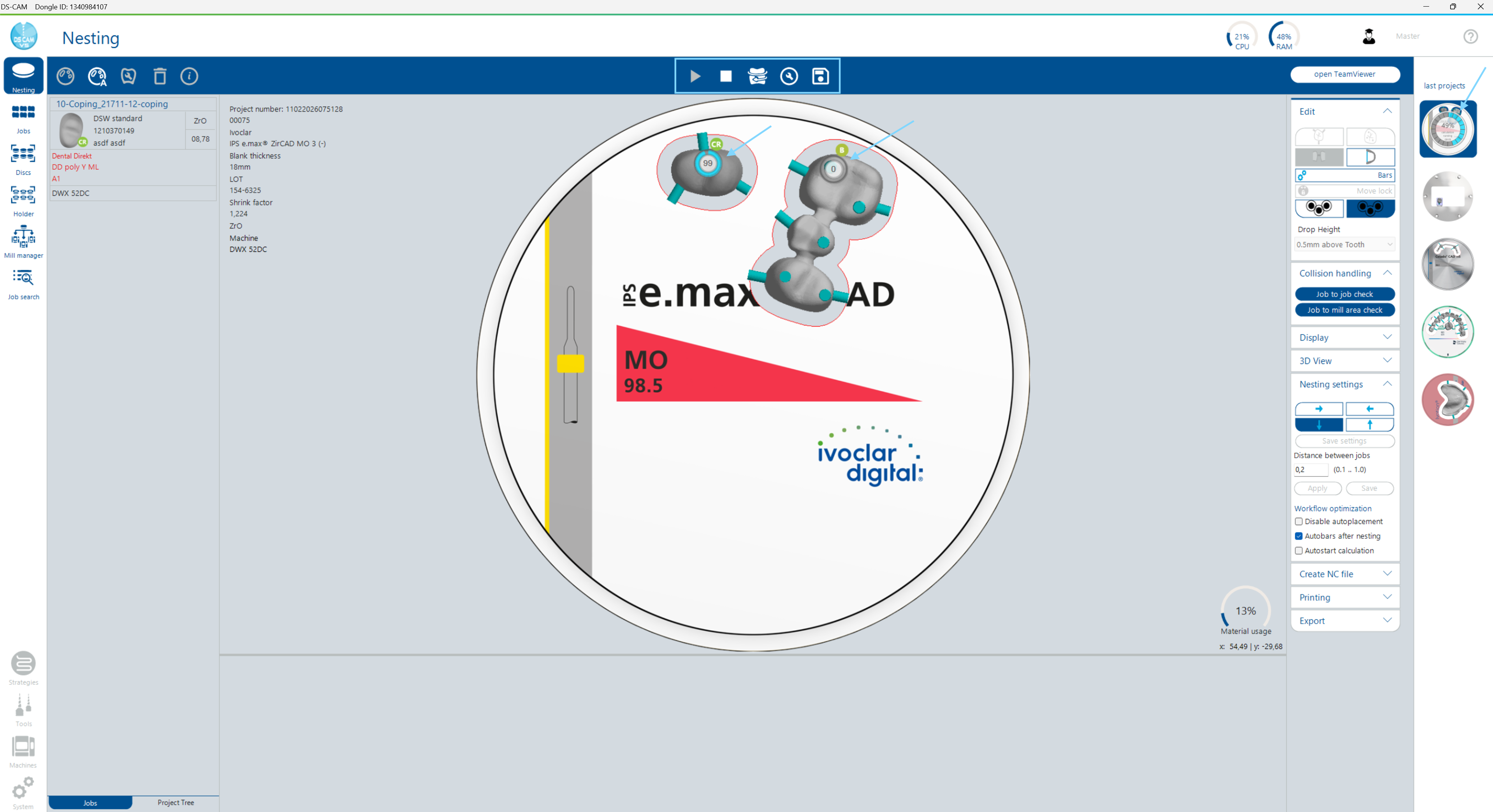

   Klicken Sie in der Werkzeugleiste des Nesting-Dialogs auf Start Calculation oder nutzen Sie das Kontextmenü eines Jobs (Rechtsklick → Start calculation). Die Berechnung läuft im Hintergrund – Sie können in anderen Projekten oder Dialogen weiterarbeiten. Click Start Calculation in the nesting dialog toolbar or use the context menu of a job (right-click → Start calculation). The calculation runs in the background – you can continue working in other projects or dialogs.

2. Fortschritt beobachten Monitor progress

   In der Frässchritt-Liste (links im Simulationsdialog) zeigt eine Prozentanzeige den Fortschritt jedes einzelnen Frässchritts an. In der Seitenleiste Aktiv Projekte des Nesting-Dialogs wird der Berechnungsstatus des Projekts ebenfalls sichtbar. In the milling step list (left side of the simulation dialog), a percentage indicator shows the progress of each individual milling step. The calculation status is also visible in the Active Projects sidebar of the nesting dialog.

3. Ergebnis prüfen Review results

   Nach Abschluss der Berechnung (alle Schritte bei 100 %) öffnen Sie den Simulationsdialog und prüfen die Fräsbahnen und das Abtragungsergebnis. Once the calculation is complete (all steps at 100%), open the simulation dialog and review the milling paths and the material removal result.

Berechnung abbrechen Canceling a calculation

Klicken Sie in der Werkzeugleiste auf Stop Calculation, um eine laufende Berechnung abzubrechen. Alle Zwischenergebnisse werden verworfen – die Berechnung muss anschließend vollständig neu gestartet werden. Click Stop Calculation in the toolbar to cancel a running calculation. All intermediate results are discarded – the calculation must be restarted completely afterwards.

Fräsbahnen und Neuberechnung Milling Paths and Recalculation

Berechnete Fräsbahnen werden automatisch gelöscht, sobald Sie eine Änderung vornehmen, die den Fräsbereich beeinflusst – z.B. eine Ausrichtungsänderung, eine Haltesteg-Änderung oder eine Drehung des Jobs. Wird ein Job lediglich in X/Y verschoben, ohne dass sich sein Fräsbereich verändert, bleiben die Fräsbahnen erhalten. Calculated milling paths are automatically deleted whenever you make a change that affects the milling area – e.g. an orientation change, a holding pin modification, or a rotation of the job. If a job is only moved in X/Y without changing its milling area, the milling paths are retained.

Sie können die Fräsbahnberechnung jederzeit erneut starten – auch wenn sich nichts am Job geändert hat. In diesem Fall werden identische Fräsbahnen berechnet, da sich die Rahmenbedingungen nicht verändert haben. You can restart the milling path calculation at any time – even if nothing has changed on the job. In this case, identical milling paths will be calculated since the conditions have not changed.

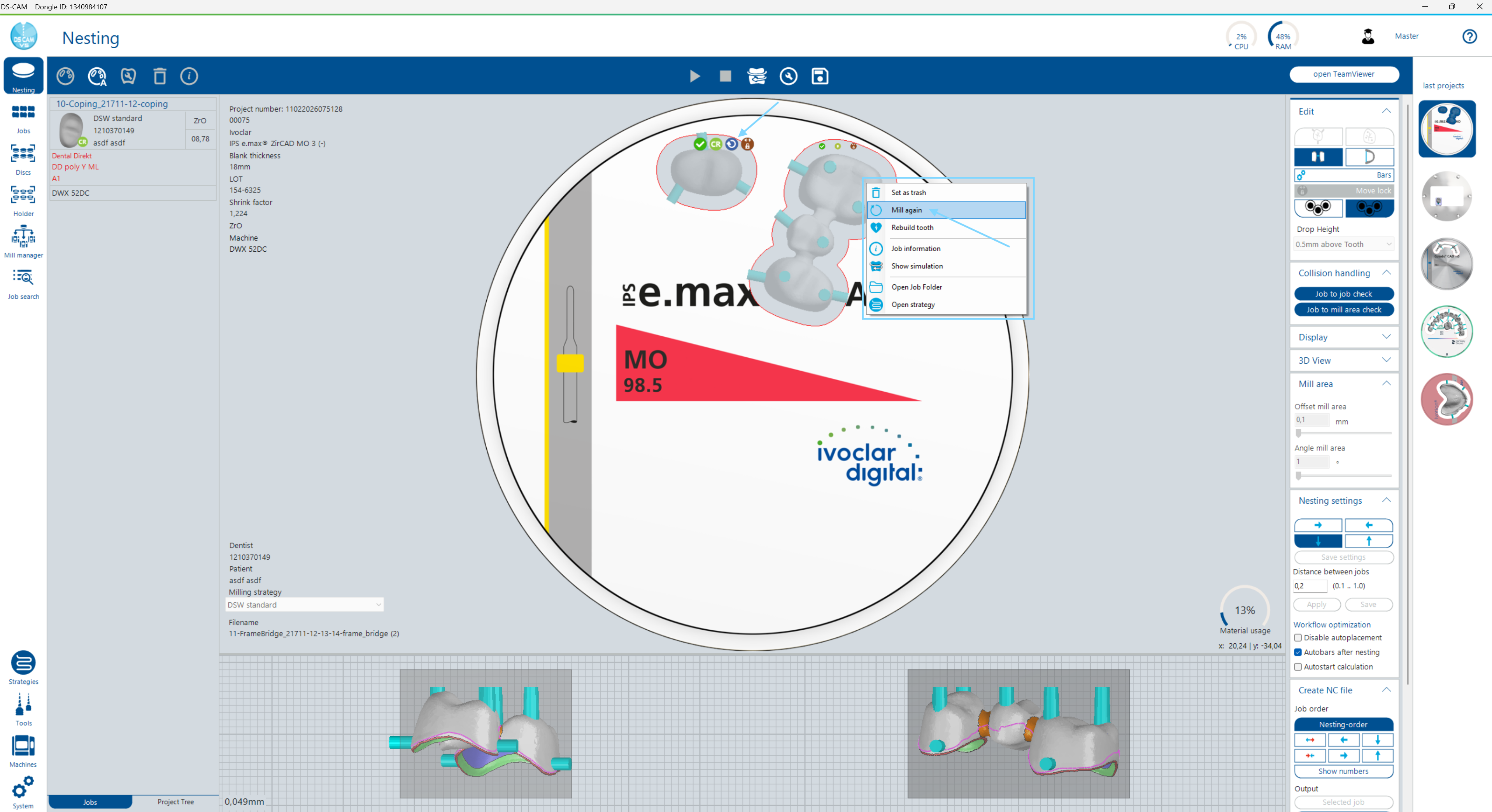

5.14 Fräswiederholung 5.14 Milling Repetition

Nach dem Posting ist ein Job ausgegraut und kann nicht für weitere Aktionen verwendet werden. Soll der Job erneut gefräst werden (z.B. bei einem Fräserbruch oder Maschinenausfall), muss er zunächst über die Fräswiederholung wieder für ein erneutes Posting freigegeben werden. After posting, a job is grayed out and cannot be used for further actions. If the job needs to be milled again (e.g. due to a tool breakage or machine failure), it must first be unlocked for re-posting via the Milling Repetition function.

Job für erneutes Posting freigeben Unlocking a Job for Re-posting

1. Klicken Sie mit der rechten Maustaste auf den ausgegrauten Job im Nesting- oder Simulationsdialog. Right-click the grayed-out job in the nesting or simulation dialog.

2. Wählen Sie Fräswiederholung aus dem Kontextmenü. Der Job wird wieder aktiv und kann erneut gepostet werden. Select Milling Repetition from the context menu. The job becomes active again and can be re-posted.

3. Erstellen Sie die NC-Datei über die gewohnte Posting-Methode (siehe Kapitel 6, Posting). Create the NC file using the usual posting method (see Chapter 6, Posting).

5.15 NC-Ausgabe und Job-Reihenfolge 5.15 NC Output and Job Order

Nach erfolgreicher Berechnung bildet die NC-Ausgabe den letzten Schritt des Workflows. Die eigentliche Erstellung der NC-Dateien und die Einstellung der Job-Reihenfolge werden im weiteren Ablauf in Kapitel 6, Abschnitt 6.6 beschrieben. After successful calculation, NC output is the final step of the workflow. The actual creation of NC files and the configuration of the job order are described later in Chapter 6, Section 6.6.
